1. Aperçu

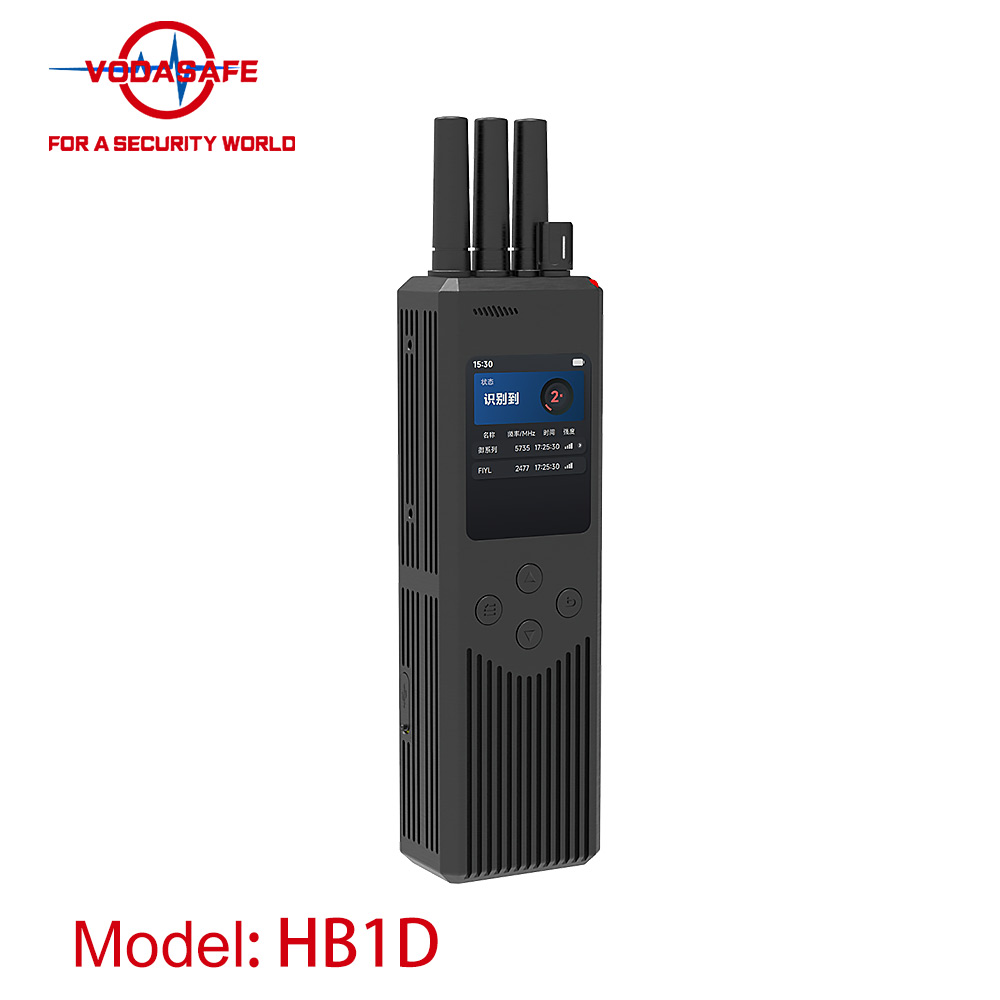

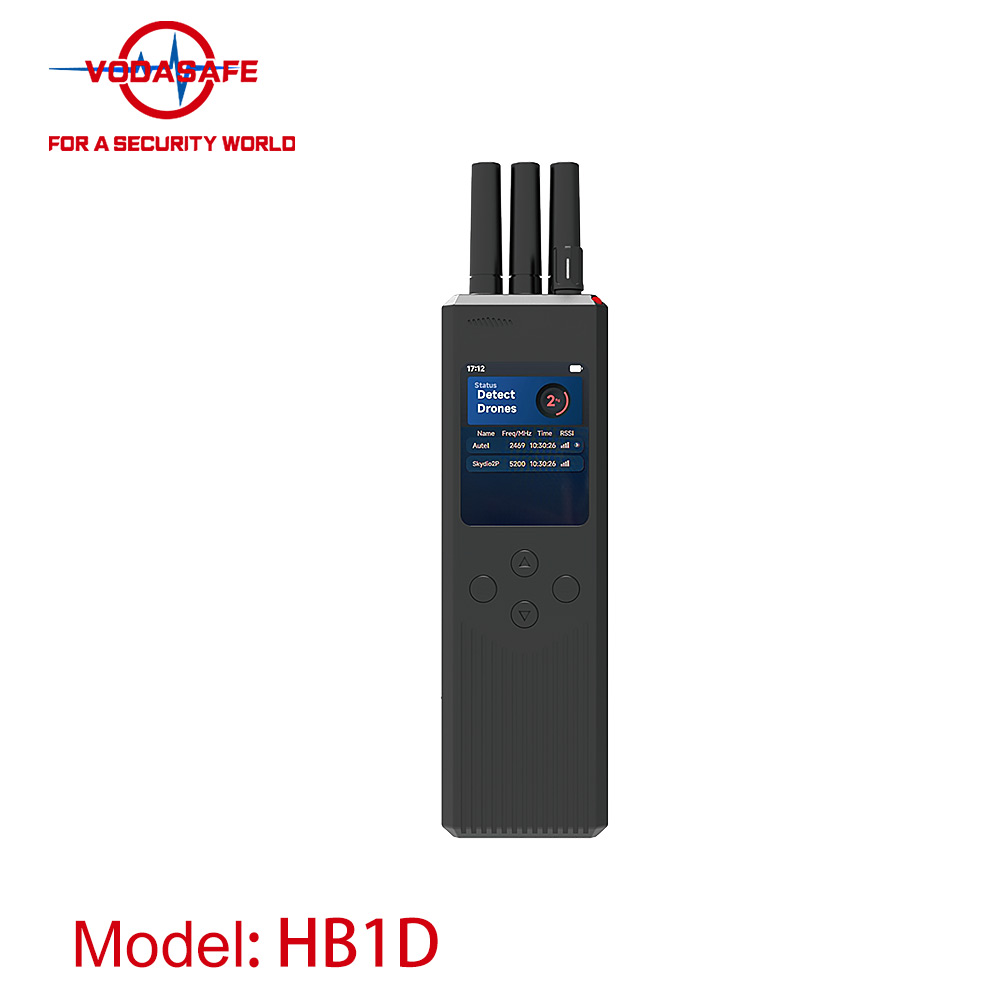

Le HB1D est un appareil portable pour la détection, l'identification et le goniométrage des drones. Il identifie les signaux de commande de vol et de transmission vidéo des drones grâce aux technologies de détection spectrale et d’intelligence artificielle. Ses caractéristiques incluent : le goniométrage des drones ; la détection des drones sur toutes les bandes de fréquences et de tous types ; une longue portée de détection et un faible taux de fausse alarme ; un grand écran couleur avec un contenu riche ; un format compact, léger, portable, et pouvant être couplé avec un brouilleur anti-drones. Il est adapté aux missions de sécurité lors d’événements majeurs, dans les zones industrielles, la défense côtière et frontalière, etc.

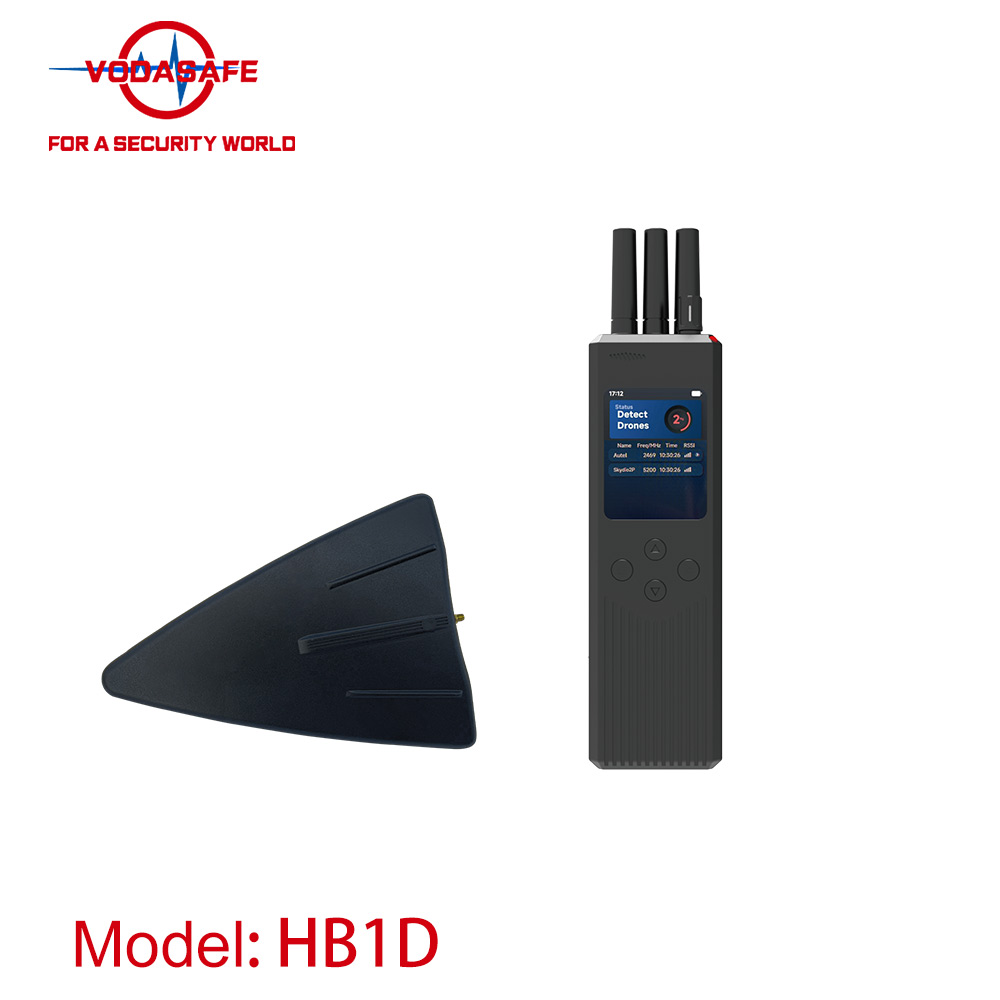

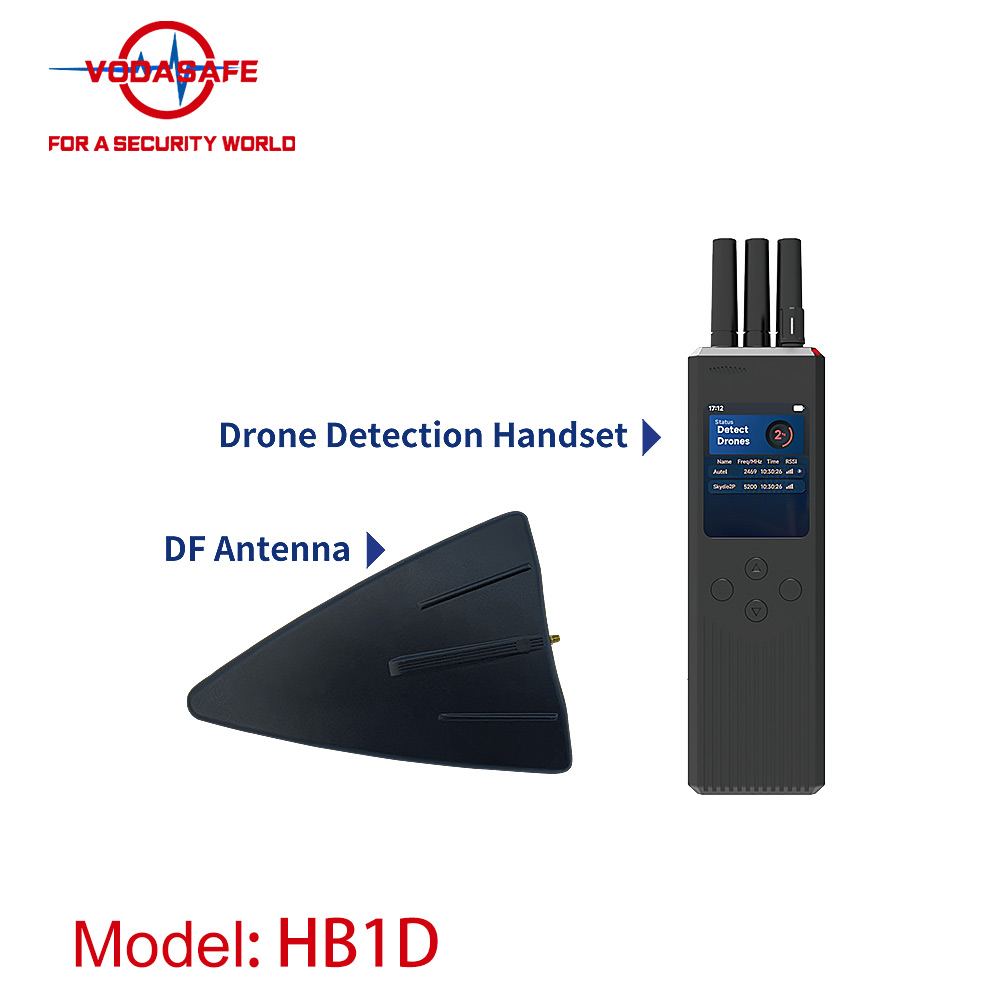

2. Contenu du produit
| N° | Composants | Quantité | Unité |
|---|---|---|---|
| 1 | HB1D | 1 | pièce |
| 2 | Antenne | 4 | pièces |
| 3 | Chargeur Type-C | 1 | pièce |
| 4 | Étui de protection | 1 | pièce |
3. Caractéristiques
-
Détection passive, sans émission de signal, sans interférence avec l’environnement, respectueux de l’environnement.
-
Extrêmement portable, fonctionne seul ou couplé à un brouilleur anti-drone.
-
Différentes antennes selon les bandes de fréquences, interface antenne standard, facile à démonter et remplacer.
-
Port de charge Type-C, compatible avec les chargeurs de téléphones Android courants.
-
Résistant aux chocs, fonctionne par conditions météorologiques extrêmes.
-
Capacité de goniométrie grâce à l’antenne directive.

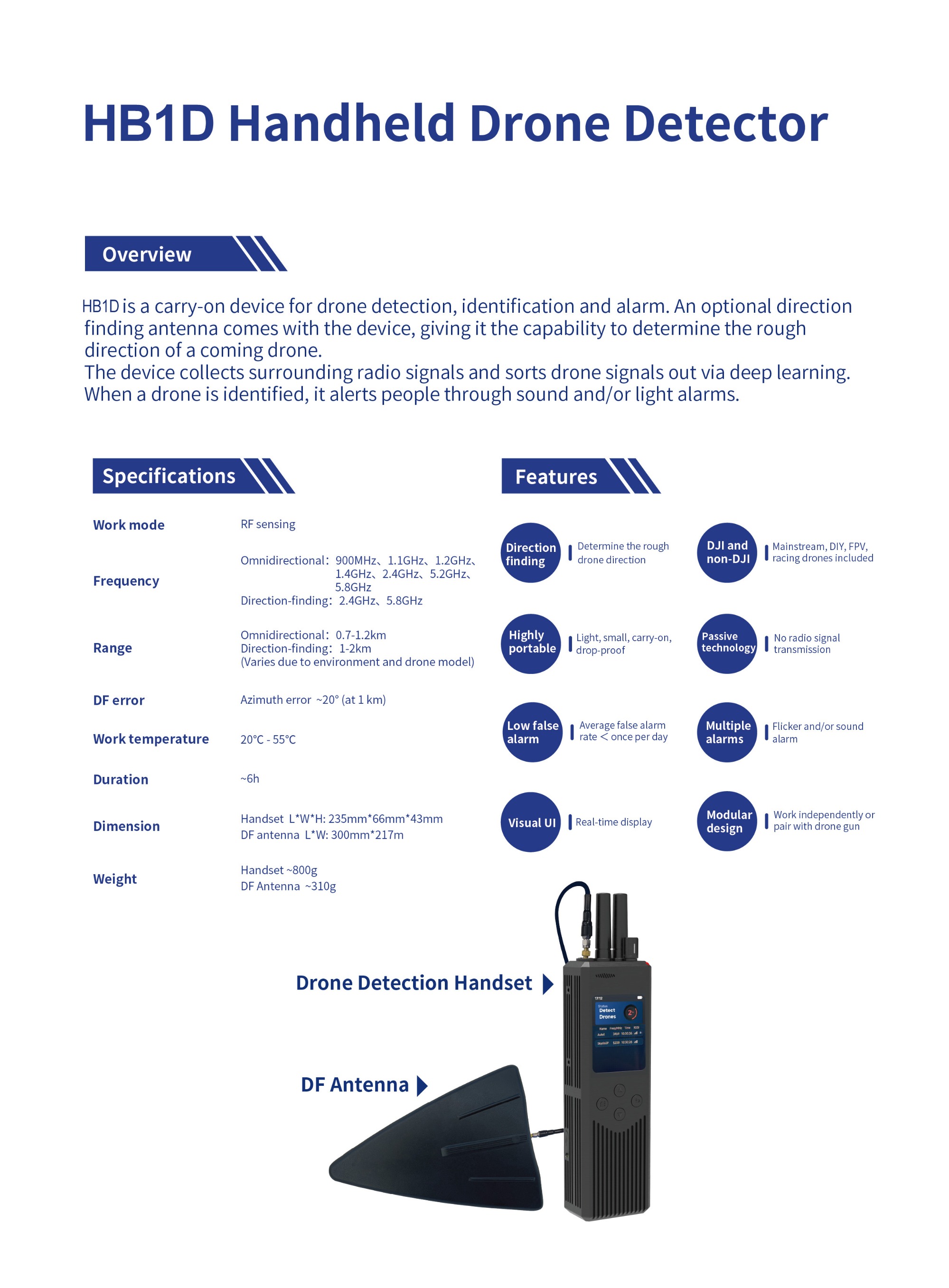

4. Spécifications techniques
4.1 Performances
Mode de détection omnidirectionnelle
| N° | Caractéristique | Paramètres techniques |
|---|---|---|
| 1 | Mode de fonctionnement | Détection passive |
| 2 | Modèles de drones supportés | Série DJI, FPV, Xiaomi, Yuneec, Hubsan, Hubson, Powervision, Tello, etc. |
| 3 | Fréquences de travail | 900 MHz, 1,1 GHz, 1,2 GHz, 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz |
| 4 | Portée de détection | 0 à 800 m (environnement urbain, testé avec DJI AIR2 comme cible) |
| 5 | Azimut | 0° à 360° (antenne omnidirectionnelle) |
| 6 | Temps de reconnaissance | ≤ 2 s |
| 7 | Taux de fausse alarme | ≤ 1 fois/jour (environnement chambre anéchoïque) |
| 8 | Détection d’essaim | ≥ 10 drones simultanés |
Mode goniométrie
| N° | Caractéristique | Paramètres techniques |
|---|---|---|
| 1 | Mode de fonctionnement | Détection passive directive |
| 2 | Appareils cibles | Certains drones DJI (séries Phantom et Yu), Autel et Hubson |
| 3 | Fréquences de travail | 2,4 GHz et 5,8 GHz |
| 4 | Portée de détection | 100 à 2000 m (environnement urbain, testé avec DJI AIR2 comme cible) |
| 5 | Précision azimutale | ≤ ±18° (cible à 1 km, fréquence verrouillée) |
4.2 Paramètres mécaniques
| N° | Caractéristique | Valeur |
|---|---|---|
| 1 | Dimensions | L × l × H : 235 mm × 66 mm × 43 mm (appareil principal) |
| 2 | Poids | ≤ 800 g (antenne non incluse) |
| 3 | Autonomie | ≥ 6 heures |
| 4 | Temps de charge | ≤ 3 heures (avec chargeur d’origine) |
| 5 | Port de charge | Type-C |
4.3 Caractéristiques électriques
| N° | Caractéristique | Valeur |
|---|---|---|
| 1 | Consommation totale | ≤ 6 W |
4.4 Adaptabilité environnementale
| N° | Caractéristique | Valeur |
|---|---|---|
| 1 | Température de fonctionnement | -20 °C à 55 °C |
| 2 | Indice de protection | IP54 |
4.5 Paramètres de la batterie
| N° | Caractéristique | Valeur |
|---|---|---|
| 1 | Capacité nominale | 5 Ah |
| 2 | Tension nominale | 7,4 V |
| 3 | Type de batterie | Batterie lithium |
5. Fonctions
-
Affichage en temps réel des informations détaillées du drone : marque, modèle, fréquence, etc.
-
Support du réglage de la sensibilité de détection en quatre niveaux.
-
Support de différentes formes d’alarme : lumineuse, sonore, sonore et lumineuse ; l’urgence de la sonnerie d’alarme et la fréquence de clignotement de la lumière sont réglables.
-

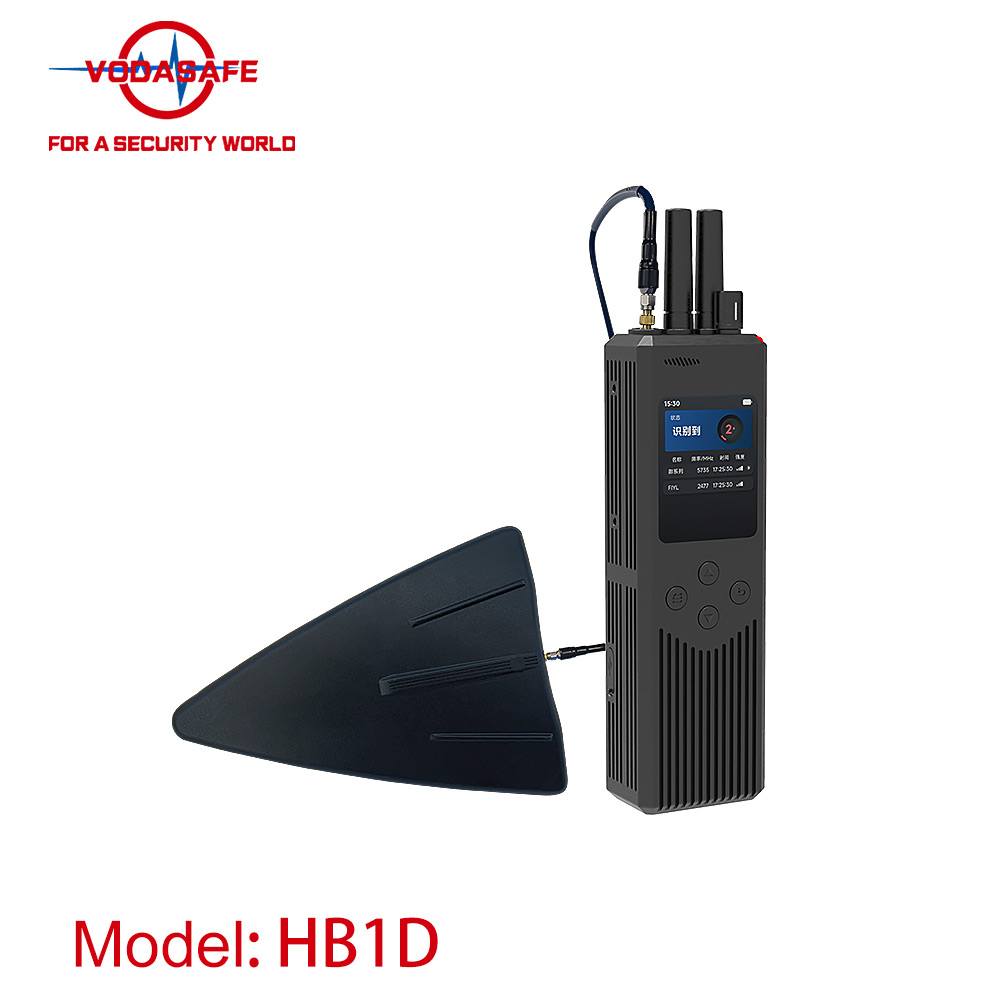

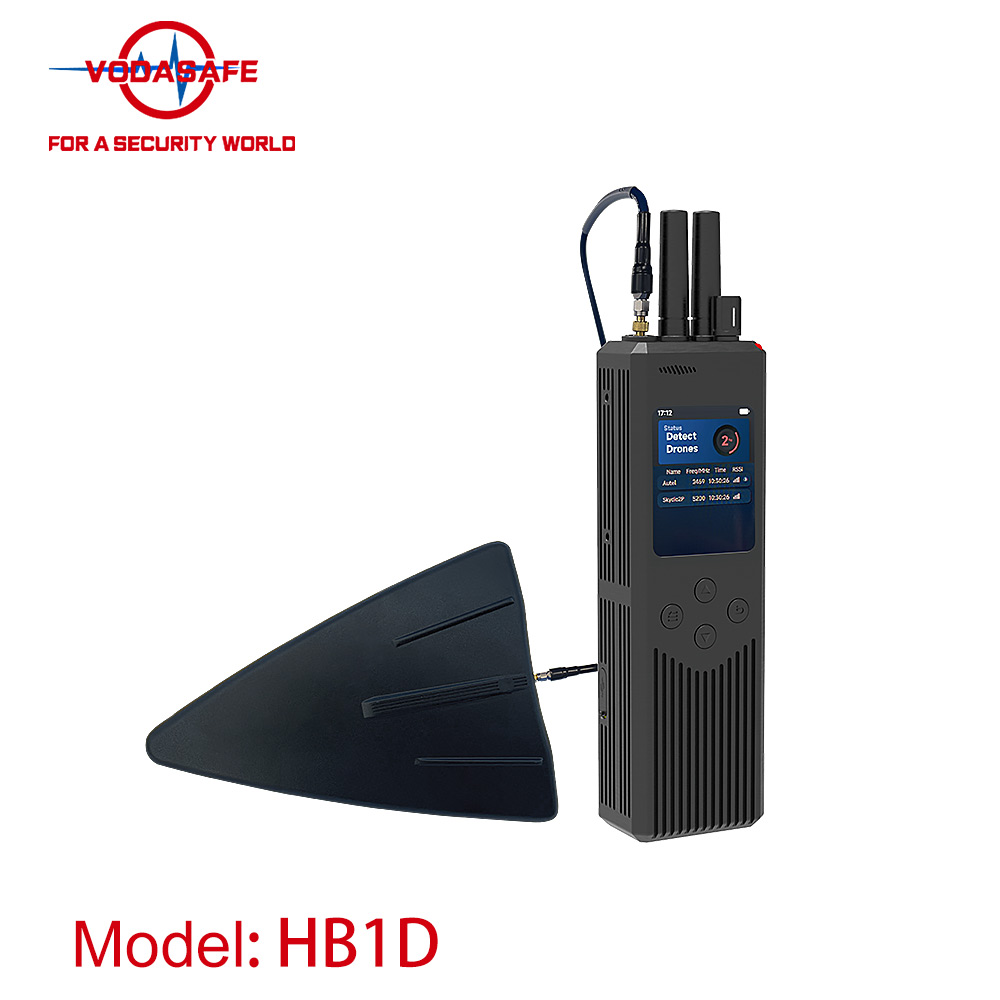

Capacité de goniométrie après basculement sur l’antenne directive.
-
Mise à jour en ligne de la base de données des drones.
-
Alarme de batterie faible.
-
Multilingue au choix.
-
Réinitialisation de l’appareil à l’état d’usine.
-
Stockage et consultation des données historiques de détection.
-
Consultation de la base de données des drones (marque, modèle, fréquence).
-
Affichage de l’intensité du signal détecté.
-
Les drones détectés pouvant activer la fonction de goniométrie sont marqués.
-
En mode goniométrie, affichage de l’intensité du signal du drone détecté, incluant l’intensité maximale, l’intensité instantanée et l’intensité moyenne.
